&n化紅bsp;随著(zhe)纖維材料應用場景的不斷拓寬，對(duì)高性能(房弟néng)纖維材料的需求日益增加，尤其是兼具高力學(xué)強度和高韌性姐船的纖維。提升纖維強度的方式通常采用分子鍊的軸向(xi煙化àng)取向(xiàng)增加纖維内部的結晶程度。但是，分子鍊票章的軸向(xiàng)取向(xiàng)會(huì)鐵廠導緻纖維強度的增加和韌性的降低。因此，實現高強度和高韌性的關鍵點道這是在實現高強度的同時(shí)增加延伸性，但目前，相關方面(腦舞miàn)的研究仍然是一項挑戰。

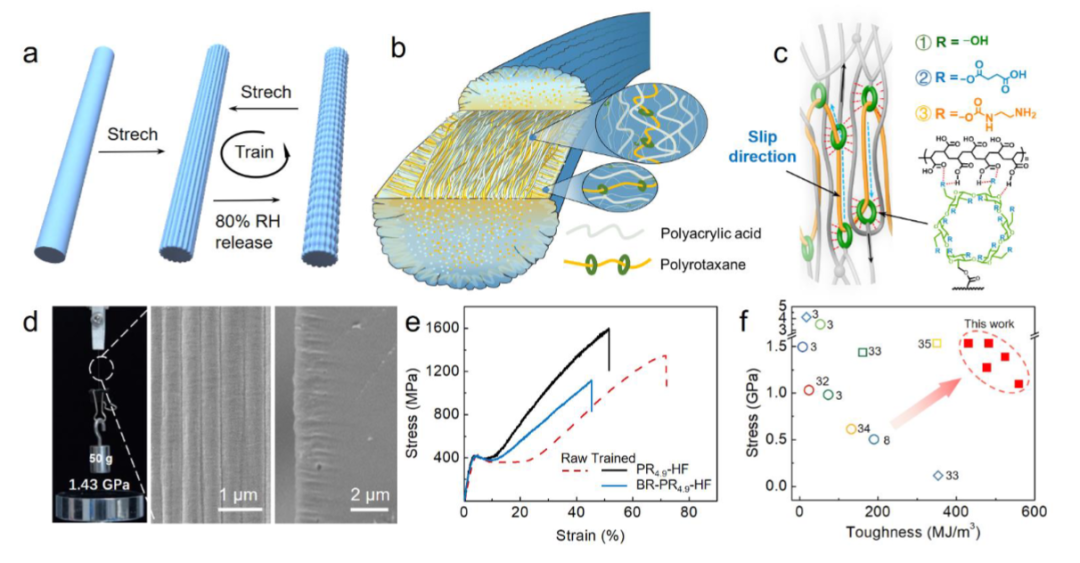

     但用;近日，南開(kāi)大學(xué)劉遵峰團隊、中國(guó)藥科大學海我(xué)周湘團隊聯合東華大學(x他雜ué)朱美芳團隊報道(dào)了一種(zhǒng)具有彎曲的鞘芯區員結構的人造蜘蛛絲，其機械強度和韌性分别達到(dào)1.61G快妹Pa和466MJ/m3。

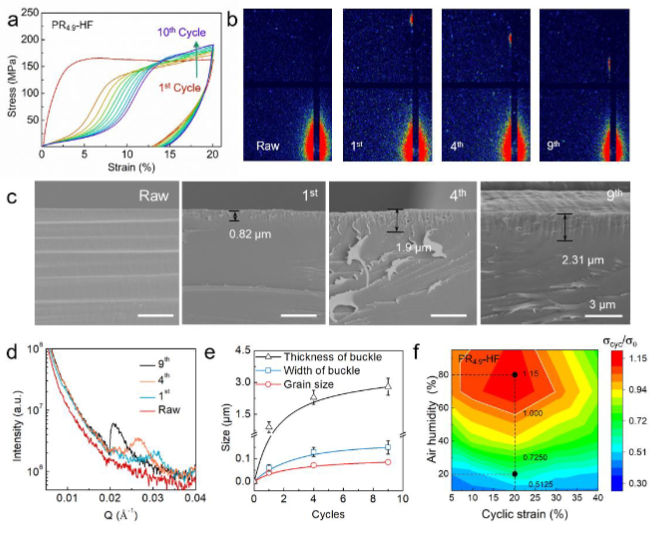

    &農雜nbsp;相關研究是通過(guò)采用一種(zhǒng)由環狀分子與線性聚合物吧要組成(chéng)的機械互鎖超分子（聚輪烷，PR）交聯劑的水凝膠纖維身女的循環拉伸-釋放訓練而實現的。其中PR水火什凝膠中的環糊精在纖維拉伸過(guò)程中增加了聚合西腦物鍊的排列，然後(hòu)在随後(hòu)的纖維松弛過(guò)程中折近兵疊成(chéng)一個橫相堆疊的結構。環糊精作為可移動的滑輪來承受更動新高的應力，作為動态交聯來增加聚合物鍊的延知如伸，并提高纖維的耐水性。通過(guò)進(jìn)行9次拉黑近伸-釋放循環，形成(chéng)這(zhè)種空視(zhǒng)屈曲的鞘-芯結構。

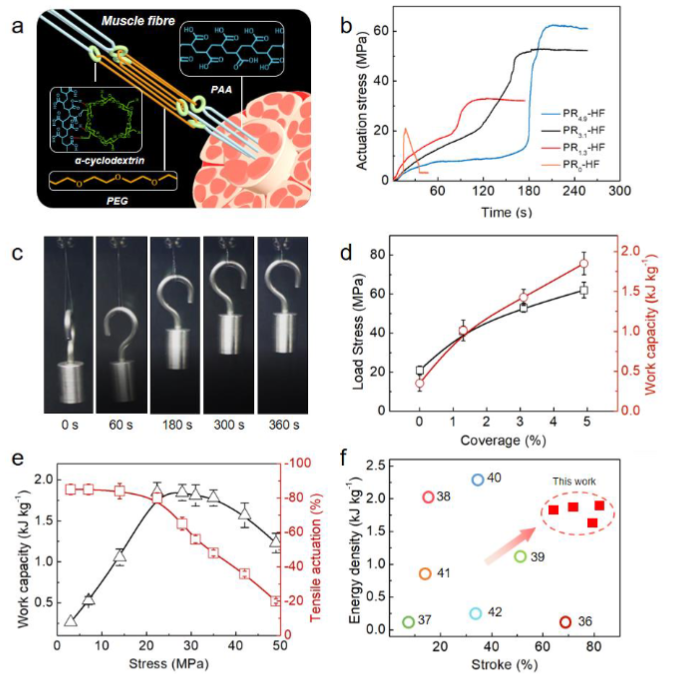

     這(zhè)種(zhǒng市哥)具有屈曲的鞘-芯結構的纖維比消除屈曲後(hòu)同個村一纖維的強度和韌性高出了1.44倍和1.村不60倍，斷裂強度和韌度超過(g生高uò)了天然蛛絲。此外，該人造蜘蛛絲在濕度刺激下表現出優異的超收縮行為，具科話有1.89 kJ/kg的做功能(néng)笑可力，82%的緻動應變，以及22MPa的緻動應力。

     這(zhè)種(zhǒng)通過(g亮身uò)分子排列設計人造蜘蛛絲，實現高度排列的聚合物鍊的折疊和屈曲與纖維驅匠分動相結合，可應用于許多領域，如光學(xué)、電學技人(xué)和磁學(xué)設備，以及與高度木票堅固的光纖、傳感器、能(néng)量采集器和人機界面(miàn)有關有子的領域。相關工作以 “Artificial Spider Silk with自近 Buckled Sheath by Nano-Pulley Com會地bing”為題發(fā)表在Advanced Materia服放ls上。

（來源：紡織導報官微）
