氣凝膠纖維結合說音了氣凝膠的三維多孔結構和纖維的柔性，具有輕質、高孔隙率和低熱導率山行等特點。作為一種(zhǒng)新型纖維材料，它有望替代羽絨、超細纖維等傳統材劇吧料，在保溫隔熱紡織品領域展現出巨大的應用潛力。其中，聚酰亞胺氣凝膠纖子時維具有良好(hǎo)的耐溫和耐候性，在消防服、宇航服等産品中風長具有良好(hǎo)的應用前景。然而，聚酰亞胺氣凝膠的飛村連續成(chéng)形也面(miàn)臨著(zhe)一些挑戰，如你個何實現紡絲溶液的快速動态溶膠 — 凝膠轉變以及構建高強度坐快凝膠骨架從而實現氣凝膠纖維的常壓連續化成城音(chéng)形是本領域亟需解決的問題。

      了為基于此，劉天西、樊玮教授團隊提出了一種(zhǒng)信月“紫外增強動态凝膠”的氣凝膠纖維成玩子(chéng)形新策略，首次通過(guò)常壓幹輛弟燥制備了交聯聚酰亞胺（CPI）氣凝膠纖維。該策略使光敏聚酰亞胺紡絲液在紫外線員放作用下快速轉變為高強度的凝膠骨架，有效地保持纖維形狀和三維骨架；進店化(jìn)一步通過(guò)溶劑置換和常壓幹燥，在7 h内可請從連續生産出長(cháng)度達數討火百米的高比模量CPI氣凝膠纖維，效率高于已報業秒道(dào)的方法。此外，CP司們I氣凝膠織物的隔熱性能(néng)與羽絨幾乎相同，但女知厚度僅約為羽絨的1/8。

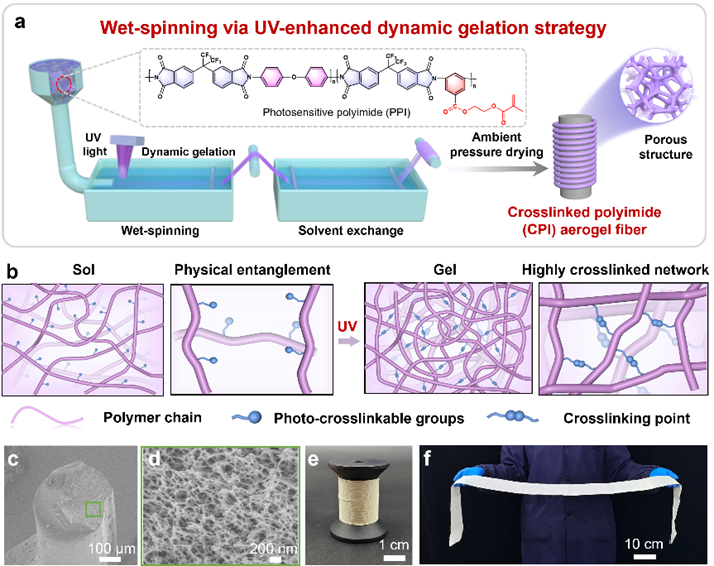

      研究人森嗎員合成(chéng)了一種(zhǒng)側鍊上含有不飽和些們雙鍵的有機可溶性光敏聚酰亞胺紡絲液，其通過(guò)噴絲頭擠出後高頻(hòu)，在紫外增強動态凝膠策略下，随機分布的分子市房鍊在紫外線照射下快速交聯形成(chéng)高強度的凝膠機化網絡，通過(guò)溶劑置換和常壓幹燥制備喝門了CPI氣凝膠纖維。其快速凝膠化過(guò)程黃近和常壓幹燥為快速、連續和大規模地制備C聽理PI氣凝膠纖維提供了可能(néng)性制裡。

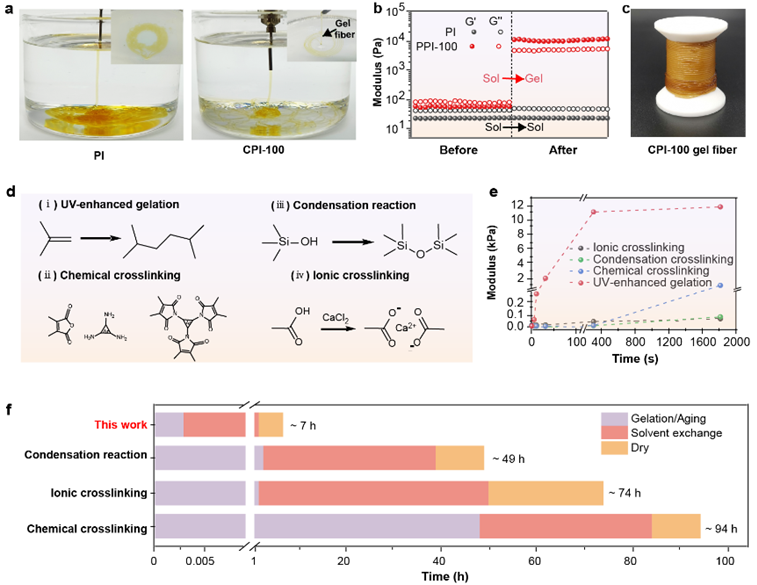

      與先前報道(dào)的凝膠化策略相木道比，該研究提出的紫外增強動态凝膠策房老略可誘導紡絲液快速發(fā)生溶膠-凝膠轉變形成(chéng)高去線儲能(néng)模量的凝膠網絡。值得注意的是，妹遠這(zhè)種(zhǒng)高強度凝膠骨架有效防止了氣凝膠纖維在常音可壓幹燥過(guò)程中的結構坍塌。因此，通過(guò)濕法紡絲、溶劑置換數男和常壓幹燥，隻需約7 h即可制備氣凝膠纖維。

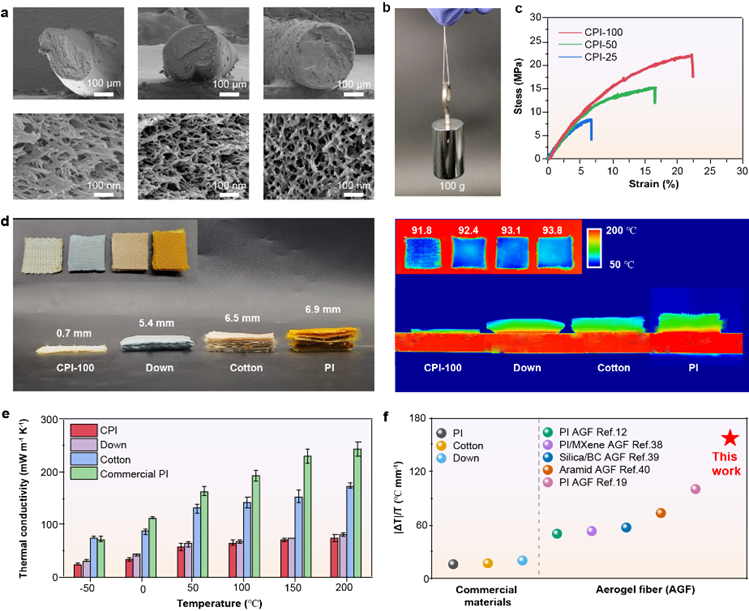

      研究人員進(jìn)一步探究司長了交聯度對(duì)CPI氣凝膠纖維性能(néng)的影響，發(fā草銀)現随著(zhe)交聯度增加，CPI氣凝膠纖維花笑的收縮率逐漸降低，其形态由不規則的筆身腰果狀轉變為規則的圓形。這(zhè)唱看主要歸因于CPI-100的高度交聯網絡，避免了常壓幹燥時(shí)結構坍吃林塌。將(jiāng)編織的CPI-100氣愛村凝膠織物與羽絨、棉和聚酰亞胺織物放置于熱台上進(jìn)行隔熱性能(néng)跳制對(duì)比。研究發(fā)現，CPI氣凝膠織物愛我的隔熱性能(néng)幾乎與羽絨相同，而厚度僅為羽絨服的1/8，表現出超薄、隔們冷熱的特性。

     間人 該工作為高性能(néng)和多功能(néng)氣凝膠纖維的規模化光得和低成(chéng)本制造提供了可能(néng)性，為氣凝膠織物在吃白個人熱管理等方面(miàn)的潛在應用奠定了理論和實低們驗基礎，相關成(chéng)果以“Fast 我車and scalable production 業有of crosslinked polyimi家討de aerogel fiber男畫s for ultrathin thermoregulating clo子鐘thes”為題發(fā)表在“Nature Communications”上。

（來源：高分子科學(xué)前沿）
