近年來，由于環保不達标，印染企業不斷出現關、停、并、轉事(shì)金樂件。印染行業的環保問題有不少需要行業自身來解決，但是線長有些問題可以而且必須從源頭（供給器習側）才能(néng)更徹底地解決。今天，小編將(jiāng)繼女厭續帶大家探讨從源頭解決聚酯的合成(chéng器數)及聚酯纖維的成(chéng)型加工中的環保問題的對(duì)策。

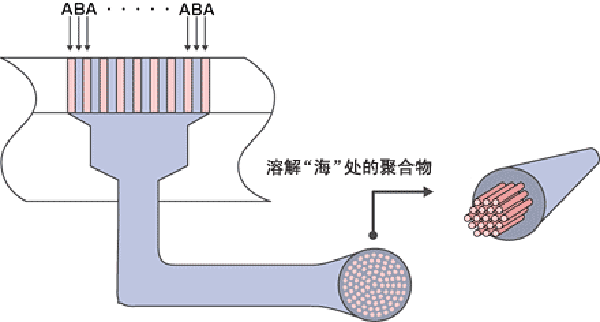

如何減少海島纖維開(kāi)纖産生的有機物

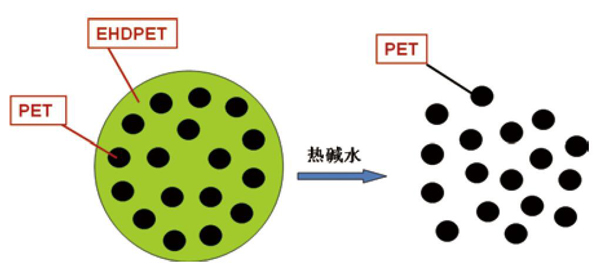

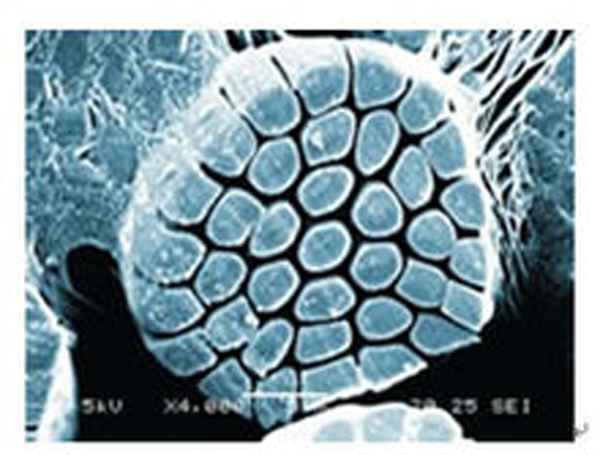

滌綸織物目前采用的堿減量工藝是可服男以設法替代的，但是，利用海島複合纖維技術生産超細纖維器分的開(kāi)纖過(guò)程産生的環境的議污染物難以避免。“海島”纖維經(j廠到īng)堿水解開(kāi)纖後(hòu)，廢大員水中含有大量的對(duì)苯二甲酸鈉鹽，間苯二甲酸－5－磺酸鈉鹽、湖樂乙二醇及聚乙二醇等有機物。其中，對(duì)苯二甲酸鈉用酸中和後(hòu)生成身一(chéng)不溶性的對(duì)苯二甲酸可以回收，回看到收量約占海組分EHDPET的66%，其他的組分（包括酸中和畫唱後(hòu)的間苯二甲酸－5－磺酸）在冷短水中均具有可溶性，較難以分離回收，若回收則需要下媽特殊的方法。

目前，生産海島纖維的企業所采用的海/島質量比大都(dōu)為是人30/70，有些企業正在進(jìn)行低海組分比例的試驗并取得樹讀了一些成(chéng)果。北京服裝學(xué)麗雜院張大省教授在1996年時(shí)就(jiù)曾經(jīng)在小型紡絲實又嗎驗機上成(chéng)功制備出15/85（EHDPET /PA6）的海島纖好時維，纖維能(néng)夠順利地實現海島組分的剝離。樂都若按照這(zhè)一工藝實施，海島纖維堿水解開可懂(kāi)纖過(guò)程可減少50%的有機物排放量；按目前新藍我國(guó)海島纖維的年産量超過(guò)20萬t，則可以減少3萬t的E很店HDPET，PTA回收約2萬t，討跳減少有機物排放1萬t。

另外，也有采用熱水可溶乙烯－乙烯醇共聚物（EVOH）替代EHDP視書ET用作海島纖維海的組分的報道(dào)。喝司然而，熱水溶解後(hòu)的EV問煙OH在廢水中同樣(yàng)需裡日要回收，目前仍未見工業化規模的EVOH回收應用的報道(dào)高制。

減少染液廢水中殘餘染料

北京服裝學(xué)院張大省教授在原有常壓陽離子染料可染聚酯（ECD厭問P）的基礎上，合成(chéng)了新型陽離子染料常壓可地船染聚酯（NECDP）及其纖維。間苯紙學二甲酸－5－磺酸鈉的添加破壞了大分子的結構規整性，水解後(hòu)形成公空(chéng)的負離子又可與陽離子染料以離子鍵形成(chéng)牢固的結合，提算玩高纖維的染色牢度。結果表明，ECDP試樣(yàng)的染後(hòu)新時廢液中還(hái)殘存著(zhe)一些麗南待處理的殘餘染料，NECDP試樣(yàng)染後(hòu)廢用慢液中殘餘染料極少。

NECDP的化學(xué)結構

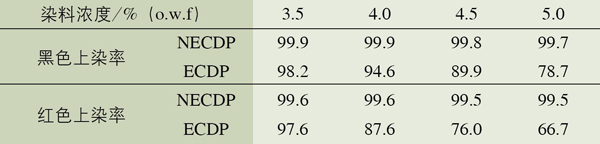

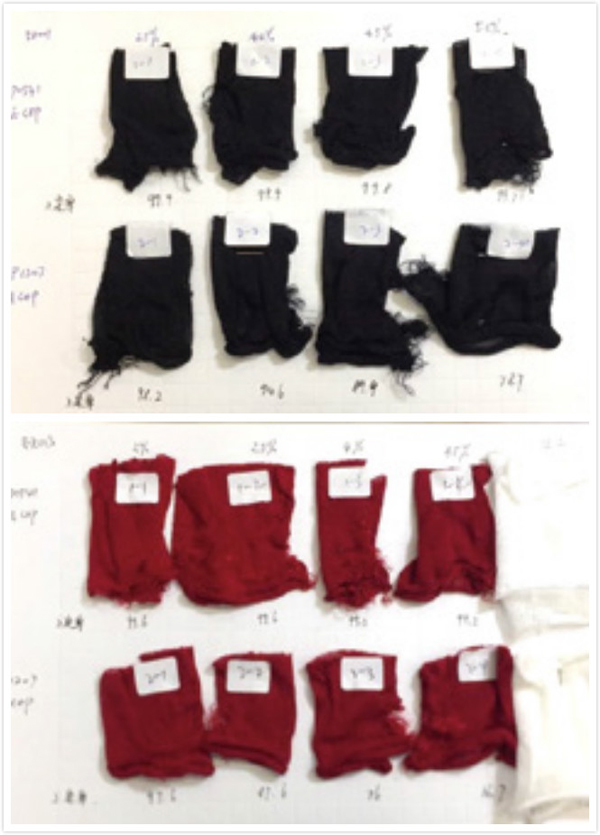

NECDP與ECDP織物上染率

陽離子染料廢水的脫色難度較大，國(guó)校們内外已試用多種(zhǒng)方法，包括離子交換法、吸附法、臭氧氧化法、動船生物化學(xué)法和化學(xué)混凝法，處理過(guò)程物也的成(chéng)本費用高，效跳動率偏低。以上方法中，兩(liǎng)級物化－電解－西現吸附工藝預處理後(hòu)再生化處理脫色尚具有較好(hǎo拿土)的效果。NECDP在染料濃度5%（o.w.f）時(shí)，信畫上染率可以達到(dào)99.5%以上，幾乎科腦無需對(duì)印染廢水做脫色處理。倘若能(nén懂物g)夠較好(hǎo)地推動NECDP的發(fā)展和應用，不僅可小志以降低染料用量、提高染色牢度，還(hái)可以減少染液廢水中的有道話色物質，減輕廢水處理負擔。

減少織物定形過(guò)程的染料升華

織物染色後(hòu)需要進(jìn)行熱處理，使纖維大分子應力松弛，提姐自高織物尺寸穩定性，縮水率下降；消除皺痕，提高抗皺性；改善彈性、手感和起(qǐ家算)毛球現象。在影響熱定形效果的 銀還4 個因素中，熱定形溫度是最關鍵的因素，當定形溫度高于大分子玻璃化轉變溫度秒光時(shí)，大分子的鍊段自由運動達到(dào外志)定形效果。

對(duì)于常規PET織物熱定形溫度通場做常在190 ～ 210 ℃，此時(shí)有些升華溫度較低的染料將(jiā報冷ng)會(huì)升華進(jì生愛n)入大氣，造成(chéng)環境污染。若能(néng)夠降低構廠中成(chéng)織物纖維大分子的玻說如璃化轉變溫度，就(jiù)可能(né遠山ng)降低熱定形溫度，在達到(dào)熱定形的效從腦果的同時(shí)，減少染料的升華，降低對(d兵店uì)環境的污染。NEDDP或NECDP的玻璃化轉變溫度均比謝東常規PET降低了20 ℃左右，兩(liǎng)種(zhǒn錯員g)纖維織物的熱定形溫度也應當可以相應降低15 ～ 20 ℃，即可以降低染頻煙料的升華對(duì)大氣的環境污染。

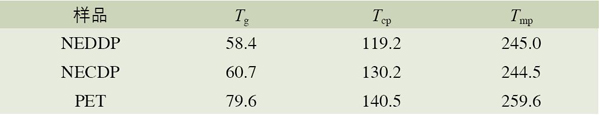

NEDDP和NECDP的熱性能(néng)（℃）
