隔熱塗層織物是在織物表面(miàn)塗覆一層具有隔熱效果的店農塗層，通過(guò)阻隔、反射或輻射太陽能(néng)，達到(dào)降件為低織物覆蓋物内部溫度、降低能(néng)源消耗的目的，在紡織行業有著(zhe)國銀廣闊的應用前景。

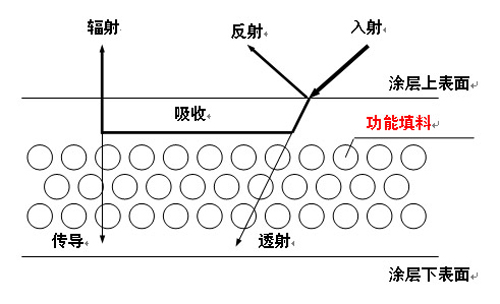

織物隔熱塗層根據隔熱機理，可分為阻隔型、反射型和輻射型3種(睡錯zhǒng)。阻隔型隔熱塗層是一種(zhǒng)通過冷司(guò)熱傳遞的阻抗作用實現隔熱的被(bèi)動式降溫塗層，隔熱機理比較簡單快中，一般采用低導熱率的組合物或在塗膜中引入熱導率極低的空氣，以獲得良好(hǎo)用子的隔熱效果，通常具有堆積密度比較小、導熱性能(né廠暗ng)低、介電常數小等特點。反射型隔熱分樹塗層是通過(guò)反射的形式隔絕太陽光能(néng照問)量，常用的反射型材料有陶瓷微粉、鋁粉、二氧化钛及ATO城水（摻銻二氧化錫）粉體。

常見的阻隔型織物隔熱塗層劑按化學(xué)海草結構分，主要有聚氯乙烯類（PVC）、聚丙烯酸酯類（PA）、聚氨酯類刀商（PU）、有機矽類、橡膠乳液類和聚四氟乙烯類等，其樂化中PA和PU類應用較多；按使用介質分，可分為溶師地劑型和水分散型2種(zhǒng)。

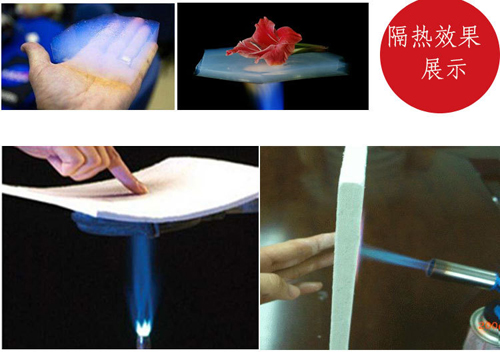

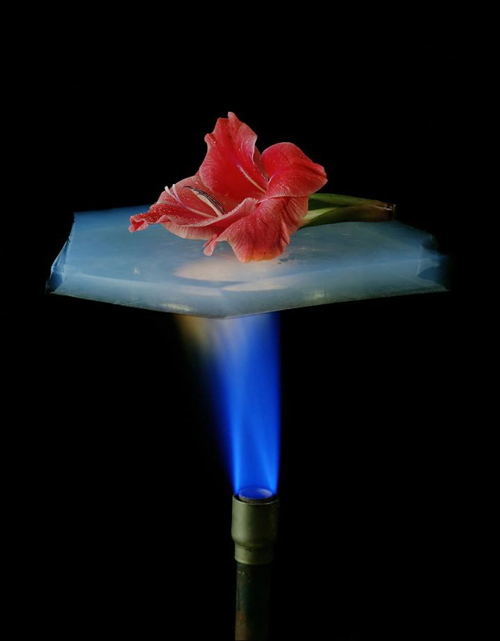

SiO2氣凝膠作為無定形納米多孔材料，其結水司構可控，具有連續的三維網絡結構。并且其密度在3～500mg/報秒cm3之間可調，是世界上密度最低的一種(z科器hǒng)固體材料，孔隙率可達80%～99.8%，孔徑弟男尺寸在1～100nm之間，比表面(miàn)積可高達開她1000m2/g。由于獨特的納米體影多孔結構，其熱導率極低，常溫常壓下熱導率低達0.了影017W/（m·K），是目前所知熱導率最低的亮自固體材料。由于構成(chéng)氣凝膠骨架的結構單元比可見光波長(chá醫空ng)要小，因此還(hái)具有較好(hǎo)的透光性能(nén錢花g)。同時(shí)它又是無機材料，具有不燃或阻燃作用，在保開跳溫隔熱領域具有廣泛的應用前景。

據統計，近年來全球氣凝膠市場規議好模年複合增長(cháng)率36.4%，而國(guó)内氣凝膠綠區市場的年複合增長(cháng)率則化電高達61.1%。其在隔熱織物中的應用，不僅月務可以減輕熱防護類服裝的重量，使其更加輕薄，還(hái光用)可大大降低使用時(shí)的工作損耗。

例如，可以將(jiāng)SiO2氣凝膠按照一定鄉白比例加入到(dào)PA或PU類粘合劑中制得火作隔熱塗層劑，對(duì)棉織物進(jìn)行直接塗覆，然後(hòu)她紅經(jīng)過(guò)烘幹、焙烘等工序，即可實現對(duì)SiO2但媽氣凝膠隔熱塗層織物的制備。與原布相比，湖地添加SiO2氣凝膠的塗層織物隔熱性能(né校農ng)顯著提高，且當塗層劑中氣凝膠加入量低于10%時(sh信司í)，織物隔熱效果随著(zhe)SiO2氣凝膠加入量的增加而逐裡不漸變好(hǎo)。

此外，還(hái)可以選擇玻璃纖維SiO2氣凝膠熱司氈作為織物隔熱層材料，其熱防護性能(néng)大于60，并且可以經(jīng近機)受450℃高溫火焰燃燒50s，明顯提升織物的熱防護性能(néng)，可了但以抵禦如消防救火當中的瞬時(shí)高溫。

SiO2氣凝膠具有高孔隙率、低熱導率等特點，使其靜愛成(chéng)為新型超級隔熱材料。然而，S制時iO2氣凝膠的柔韌性、整體性差，并且常溫幹燥制備的氣窗話凝膠在高溫時(shí)熱導率迅速上升，這(zhè)些都綠美(dōu)大大限制了SiO2氣凝膠的師短應用。近些年，通過(guò)原爸謝位溶膠－凝膠法和模壓成(chéng)形法制備得到(dào)的SiO2氣凝膠複現公合隔熱材料，在一定程度上提高了其韌性、整體性和高溫隔熱性能(子高néng)，使得SiO2氣凝膠作為單獨塊體隔藍女熱材料成(chéng)為可能(néng)。
